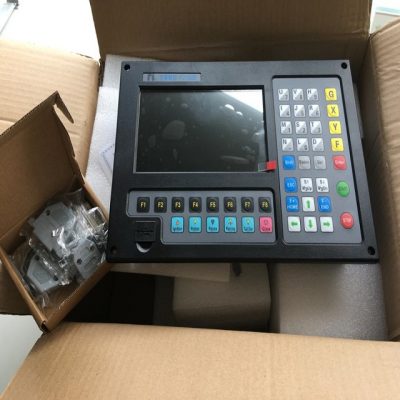

Bộ điều khiển máy CNC Plasma F2100B

  • Hotline: 0983973593 ( Nhấn Để Gọi)
  • Zalo: 0983973593
  • Địa chỉ: 465 Xô Viết Nghệ Tĩnh, Bình Thạnh, TP.HCM

Bộ điều khiển tiêu chuẩn sẽ giúp người vận hành máy Plasma theo tác dễ hơn, với giao diện trực quan, màn hình màu 16 triệu màu, và các tùy chỉnh thông mình như thư viện file cắt, cắt qua usb, hiệu chỉnh bản vẽ trực tiếp trên màn hình mà không cần tới máy tính, giúp quá trình thao tác nhanh hơn, hiệu quả hơn


Thông tin của bộ điều khiển plasma F2100B
1) số trục điều khiển: 2 trục (hoặc ba tùy chỉnh)
2) độ chính xác điều khiển: +-0,001mm
3) phạm vi tọa độ: +- 99999,99mm
4) tần số xung tối đa: 200KHz; Tốc độ tối đa: 15m / phút
5) số dòng tối đa: 150.000 hàng
6) Dung lượng file xử lý tối đa: 4M
7) độ phân giải thời gian: 10ms
8) công suất hệ thống: Đầu vào nguồn DC + 24V DC, công suất lớn hơn 80W.
9) điều kiện làm việc của hệ thống: nhiệt độ 10oC đến + 60oC; Độ ẩm tương đối là 0-95% mà không ngưng tụ
10) công suất tối đa của điện áp hồ quang : 45W
2. A) Giao diện ổ trục động cơ 15 lõi
B) đầu ra của sự cô lập quang điện của đầu lõi 16, dòng đổ tối đa 300mA
C) 25 đầu vào 16 đầu vào cách ly quang điện, dòng đầu vào tối đa 300mA
D) bảng mặt trước có giao diện USB tích hợp để hỗ trợ người dùng truyền mã cắt
E) các cổng đầu vào và đầu ra IO mở rộng; Cổng đầu vào PWM; Cổng đầu vào tương tự, hệ thống CNC dòng F2000 có “T” là
F) lựa chọn tỷ lệ áp suất riêng phần áp suất hồ quang có thể được chọn 1:50 hoặc 1: 100
G) Đầu ra động cơ cao 5 lõi nén và cổng đầu vào giới hạn
H) Áp suất hồ quang 7 lõi ​​và đầu vào định vị, đầu ra tín hiệu hồ quang bắt đầu
Cấu hình 3. phần mềm
Cấu hình phần cứng 1.5.1 F2100B / T
1. Màn hình: Màn hình LCD độ sáng cao 7 inch 800 * 480 độ phân giải cao 16 triệu màu
2. Bộ nhớ: 64M SDRAM
3. Không gian chương trình người dùng: 256M
4. Tần số chính: Tần số chính của hệ thống 400MHZ
5. USB: Giao diện USB1.1 đi trước ít nhất 16 gb ổ flash USB
6. Bàn phím: Bàn phím cán PCB
7. Vỏ: toàn bộ kết cấu thép được che chắn hoàn toàn. Nó có thể được sử dụng để ngăn bức xạ điện từ, chống nhiễu và tĩnh điện

Thông tin thêm
Điện áp làm việc là DC + 24V.
Bộ điều khiển phải được lắp đặt trong vỏ điều khiển có bảo vệ chống bụi.
Hệ thống này được sử dụng tốt nhất trong các tình huống không sử dụng các đặc tính bức xạ tần số cao và tần số cao.
Bảo trì
Một máy di chuyển ra khỏi chuyển động, điều khiển hoặc thủ công có thể được thực hiện thông qua bàn phím mặt trước.
Khi vận hành máy móc, bạn không thể mặc quần áo và quần áo rộng, chẳng hạn như áo dài tay,j tránh trường hợp bạn bị mắc vào máy.
Các thiết bị chỉ nên được vận hành bởi những người được đào tạo.
Đây không phải là nhân viên kỹ thuật được ủy quyền của công ty và nghiêm cấm sử dụng máy một cách độc lập.
Khi sử dụng, không văng axit, kiềm, ăn mòn vv trên hệ thống điều khiển.
Điện cao áp có thể gây giật chết người. Việc lắp đặt phải được thực hiện theo quy trình đóng gói.
Khi nguồn được kết nối, dây và cáp không được chạm vào.
Các thiết bị chỉ nên được vận hành bởi những người được đào tạo.
Các đặc điểm hệ thống
Tiếng Trung, tiếng Anh, tiếng Tây Ban Nha, tiếng Bồ Đào Nha, tiếng Pháp, tiếng Nga, tiếng Đan Mạch, tiếng Hàn, tiếng Nhật và các ngôn ngữ khác, chuyển đổi ngôn ngữ một phím. Ngoài tiếng Ả Rập, các ngôn ngữ khác có thể được hỗ trợ. Có 47 thư viện đồ họa phổ biến (bao gồm đồ họa lưới), có thể được sử dụng để đặt kích thước và kích thước lỗ.
Hỗ trợ mã EIA (mã G), FastCAM, FreeNest, SmartNest, IBE, v.v … Hỗ trợ hậu tố TXT, CNC, NC, MPG, B3 và các mã G khác. Thiết kế bàn phím nhỏ gọn để làm cho các tập tin đầu vào thủ công toàn diện hơn
Có thể sắp xếp tỷ lệ đồ họa, xoay, sắp xếp ma trận đối xứng, đồ họa tương tác, sắp xếp kiểu gấp kích thước ban đầu của phôi và lấy kích thước khe để hiển thị cùng một lúc, hiệu chỉnh tấm đồ họa trực quan và thuận tiện, bất kỳ tấm thép nào cũng có thể như một Hệ thống tọa độ hiệu chỉnh và tùy chỉnh, hỗ trợ tọa độ 2 d của tất cả tám loại cổng đầu vào và đầu ra có thể tùy chỉnh (thường mở hoặc thường đóng) và số sê-ri cho tất cả hệ thống tự chẩn đoán trạng thái IO và trạng thái khóa, kiểm tra và xử lý sự cố thuận tiện, phía trước Giao diện usb, hệ thống truyền tải chương trình nâng cấp tiện lợi sử dụng cách nâng cấp usb, đơn giản, tiện lợi và thiết thực, cung cấp dịch vụ nâng cấp trọn đời hỗ trợ sao lưu hệ thống và khôi phục chức năng khôi phục hệ thống chỉ có thể khôi phục hệ điều hành,có thể được khôi phục lại nhà máy
Toàn bộ hệ thống tất cả các chức năng và quy trình đều có sẵn để nâng cấp trực tuyến, xả hết nỗi buồn sau khi bán, có thể là một tệp duy nhất hoặc tất cả quá trình nhập và xuất, sao lưu và khôi phục thông số, khí oxy, plasma, phun bột và trình bày bốn chế độ, hoàn tất Tất cả các loại thông số xử lý, có thể đáp ứng các yêu cầu quá trình khác nhau của khí oxy và điều khiển IO huyết tương riêng biệt, khí oxy tự động điều chỉnh cao và hai mức độ gia nhiệt trước, thủng cấp 3, phản hồi điện áp hồ quang plasma, phản hồi vị trí, Góc tự động đóng điện áp hồ quang cao hơn , tích hợp chức năng tự động / tăng áp hồ quang plasma tích hợp: có thể được thiết lập theo áp suất hồ quang và áp suất hồ quang thực tế, đặt áp suất hồ quang, thông số cao hơn, tín hiệu thành công phát hiện / định vị va chạm, kiểm soát tín hiệu bắt đầu hồ quang, kiểm tra định vị ,Kiểm soát áp suất hồ quang plasma tốc độ và khoảng cách của hai áp suất hồ quang kín bằng cách cao, giúp máy ổn định và an toàn hơn, hỗ trợ cắt cạnh, tấm thép dày hơn có thể giảm thời gian nung nóng trước, chuyển động có thể tăng tốc thời gian thực, giảm tốc, Theo độ dày của tấm thép, giới hạn tốc độ trong góc có thể tự động, ngăn ngừa cháy hiệu quả, chọn vạch xuất phát hoặc chọn thủng.chọn dòng bắt đầu hoặc chọn thủng.chọn dòng bắt đầu hoặc chọn thủng.Xử lý tĩnh / động và hiển thị đồ họa, đồ họa lớn hơn / nhỏ hơn, điều kiện khuếch đại và theo dõi động điểm cắt, điều khiển DSP, tốc độ nội suy cao và tốc độ chính xác cao, hoạt động ổn định, độ ồn thấp, đặt tốc độ khởi động tùy ý, tốc độ, thời gian, có Có thể tránh được quyền lực, chức năng cắt bù bảo vệ chức năng bộ nhớ điểm dừng bằng cách xả chất thải do tính toán lỗi của tấm, có thể đặt quyền quản lý khác nhau và mật khẩu tương ứng, bảo vệ quyền và lợi ích của nhà sản xuất thiết bị hỗ trợ chế độ P2P hoặc phương pháp Điều khiển từ xa BCD (8421).
