Phiên bản công suất cao chuyên dùng để gia công kim loại mềm và cứng như nhôm, sắt, inox,.. sử dụng trục chính công suất cao và đầu BT30 chuyên dụng để gắn được nhiều loại dao khác nhau, cũng như có tính phổ dụng trên thị trường gia công.
Được thiết kế tối ưu gia công được kim loại cứng gồm động cơ servo AC cho các trục. Trục chính công suất lớn. Đầu BT30 độ cứng vững và độ chính xác cao.
Phiên bản này chỉ có thay dao thủ công, nên thích hợp với các xưởng gia công nhỏ lẻ, gia công nội bộ hoặc phục vụ các công việc đặc thù.
Để gia công được vật liệu cứng, chúng tôi sử dụng động cơ servo cho tất cả các trục, hệ thống visme bi và thanh trượt lớn, tải nặng. Phần khung được đúc nguyên khối và đảm bảo độ chính xác các bề mặt bằng CNC công nghiệp.
Máy nặng và đầm nên hạn chế rung lắc và sai lệch trong quá trình hoạt động.
Hình ảnh các bộ phận chính của máy
Khung đúc nguyên khối
Các bề mặt được phay phẳng chính xác
Hệ thống truyền động MKB, visme bi 1605, thanh trượt bi đôi 20
Động cơ servo 60 cho độ phản hồi và độ chính xác cũng như mô men ổn định giúp đảm bảo độ chính xác khi hoạt động trong thời gian dài. Với động cơ servo sẽ giúp gia công các bề mặt 3d phức tạp một cách chính xác nhất
Trục Z sử dụng động cơ có phanh, tránh bị tụt khi không làm việc
Sử dụng công tắc hành trình quang học loại nhỏ, tránh nhiễu và đảm bảo độ chính xác khi làm việc.
Sản phẩm sử dụng bộ điều khiển độc lập không cần kết nối máy tính, ngoài ra có sẵn cổng để gắn trục xoay khi cần.
Sản phẩm đã bao gồm khung bàn, máng nước, vòi tưới nguội
Thông số kỹ thuật Maxcut Industry CF2030
| Mã sản phẩm |
MC-Industry CF2030 MaxCut Việt Nam |
| Kết cấu |
Gang đúc nguyên khối |
| Giao tiếp |
Offline không cần máy tính- sử dụng USB |
| Công suất trục chính |
AC 4 pha- 1000W |
| Loại vít me |
Vít me bi |
| Cân nặng |
220 KG |
| Kích Thước máy: |
830*620*600mm |
| Bàn máy |
Gang đúc, Tslot |
| Vùng làm việc |
200X300mm |
| Hành trình Z |
200mm, Chế độ cắt tùy vào dao và vật liệu |
| Vật liệu và ứng dụng |
Gia công nhôm,thép (2d,2.5d, 3d |
| Chiều dày vật liệu cắt được |
Tùy loại dao và vật liệu cắt |
| Cơ cấu dẫn hướng |
Thanh trượt công nghiệp hạng nặng 20, 2 hàng bi |
| Hộp điều khiển |
Có |
| Động cơ trục chính: |
32000v/ph, Biến tần chính hãng SAKO |
| Collet |
BT30 |
| Động cơ bước và Drive: |
Động cơ servo 60, 1.91Nm |
| Giải nhiệt |
Gió |
| Tốc độ làm việc |
4000 mm/phút |
| Độ chính xác gia công |
5% |
| Phần mềm điều khiển |
Mach3/Emc2/Kcam, (Type3, Wentai, ArtCAM, coppercam) |
| Tập lệnh của máy |
G code/. NC/. NCC/. Tab/. txt |
| Bảo hành |
1 năm |
| Đi kèm máy |
Cáp nối, đồ gá, dụng cụ tháo collet, hướng dẫn gởi qua mail |
| Tùy chọn thêm |
Trục thứ 4Tay điều khiển DSP
Phôi nhôm, thép
Dao cắt phù hợp |

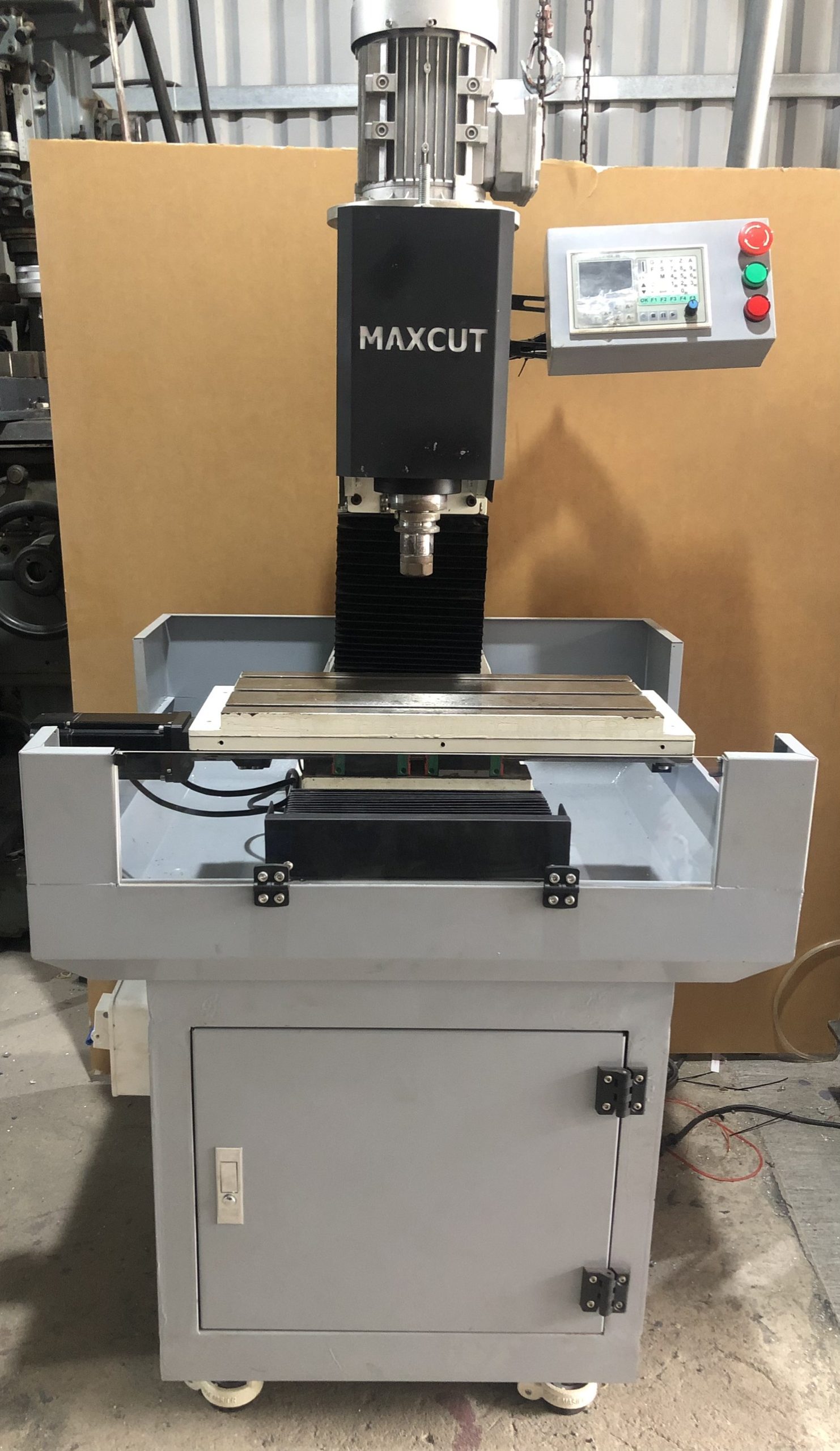

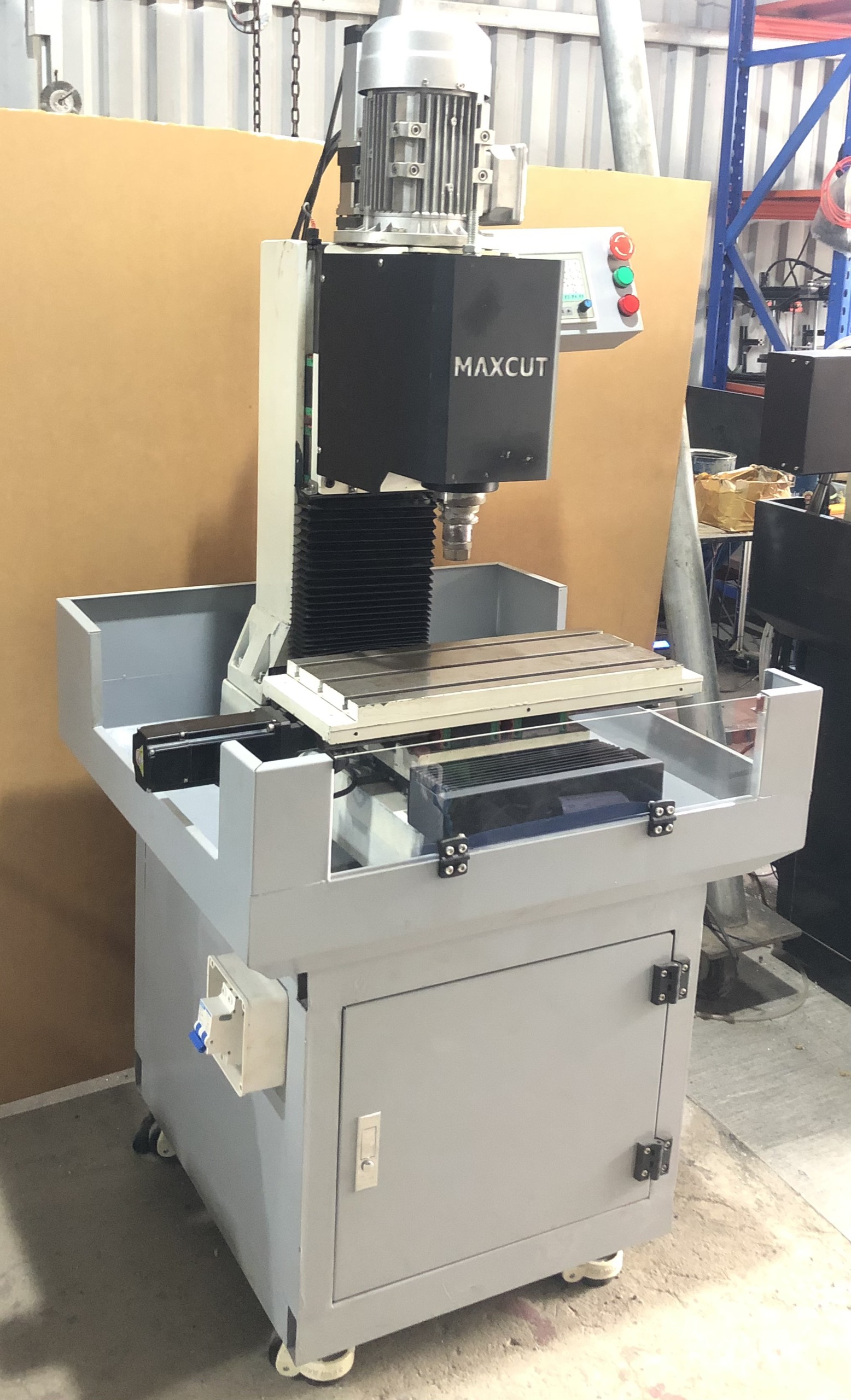

Hình ảnh thực tế của máy:
