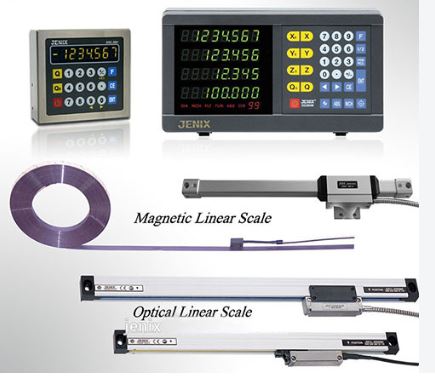

Nâng cấp hệ thống thước quang hiển thị số (DRO – Digital Readout) cho máy tiện cơ cũ giúp triệt tiêu độ rơ trục vít me, giảm thao tác đo đạc thủ công và tăng đáng kể năng suất gia công.
Bảng chi phí lắp đặt bộ DRO (Màn hình + 2 Thước quang cho trục X và Z)
| Thương hiệu | Xuất xứ | Chi phí vật tư (Đồng) | Đánh giá & Đặc điểm |
| Sino / Ditron / Easson | Trung Quốc | 5.500.000 – 8.500.000 VNĐ | Phổ biến nhất (chiếm 80% thị trường), giá tốt, bền bỉ, dễ thay thế linh kiện rời. |
| Jenix / Aasson | Hàn Quốc / Đài Loan | 10.000.000 – 16.000.000 VNĐ | Màn hình nét, độ ổn định cao, chống nhiễu từ mô-tơ tốt. |
| Mitutoyo / Sony (Magnescale) | Nhật Bản | 18.000.000 – 35.000.000+ VNĐ | Độ chính xác tuyệt đối, chống nước/dầu đạt chuẩn IP67, thích hợp cho xưởng gia công chính xác cao. |
| Chi phí công lắp đặt | Tự lắp hoặc Thuê thợ | 1.000.000 – 2.000.000 VNĐ | Bao gồm gia công pát gá, căn chỉnh đồng hồ so và đấu nối điện. |
Các lưu ý kỹ thuật quan trọng khi lắp đặt và vận hành
-
Chọn đúng thông số độ phân giải (Resolution):
-
Trục Z (Hành trình dọc): Nên dùng thước độ phân giải (0.005 mm) để tiết kiệm chi phí.
-
Trục X (Bàn trượt ngang): Bắt buộc chọn thước độ phân giải (0.001 mm) hoặc màn hình có chế độ tính đường kính (Radius/Diameter mode) để tiện bán kính/đường kính chuẩn xác.
-
-
Đo khoảng dịch chuyển thực tế (Travel Length) thay vì chiều dài tổng thể:
-
Chiều dài thước quang bao giờ cũng dài hơn hành trình đo thực tế khoảng 100–140 mm(do chứa đầu đọc và khoảng quá hành trình). Khi đặt mua, hãy đo đúng hành trình trượt tối đa của bàn dao, không đo chiều dài thân máy.
-
-
Lắp đặt ốp bảo vệ (Cover) chống phoi và nước mát:
-
Thước quang cơ bản hoạt động bằng mắt đọc tia hồng ngoại quét qua kính. Phoi thép nóng, mỡ bò hoặc nước làm mát bắn vào kính sẽ làm mắt đọc báo lỗi (lỗi Error). Bắt buộc phải gắn nắp nhôm/thép bảo vệ phía trên và máng cao su chắn bụi.
-
-
Đảm bảo độ song song tuyệt đối khi gá thước:
-
Dùng đồng hồ so rà độ song song của thước quang so với băng máy (trục Z) và bàn trượt (trục X) trong khoảng < 0.05 mm. Nếu gá lệch góc, khi di chuyển bàn dao thước sẽ bị ép căng gãy mắt đọc hoặc cong thanh nhôm.
-
-
Tránh nhiễu điện tử:
-
Dây tín hiệu từ thước về màn hình DRO phải được đi riêng, tránh kẹp chung với dây nguồn 3 pha của mô-tơ chính hay dây biến tần để hạn chế tình trạng màn hình bị nhảy số ảo.
-
