Điều khiển mỏ cắt plasma bằng động cơ bước (Stepper motor) hoàn toàn được và đang là giải pháp phổ biến nhất trên các dòng máy cắt plasma CNC từ mini, khổ nhỏ đến các dòng máy công nghiệp tầm trung hiện nay.
Lý do động cơ bước rất phù hợp để điều khiển mỏ cắt plasma
-
Trục Z (Chiều cao mỏ cắt – Torch Height Control): Động cơ bước điều khiển nâng/hạ mỏ cắt rất chính xác, giữ vị trí cực tốt (nhờ momen giữ lực) và dễ dàng tích hợp với bộ tự động điều chỉnh chiều cao mỏ cắt (THC – Torch Height Control).
-
Trục X/Y (Đường chạy mỏ cắt): Động cơ bước đảm bảo độ chính xác vừa đủ cho công nghệ cắt plasma (sân phay/cắt plasma có độ hở phoi lớn hơn cắt laser hay tia nước, độ chính xác yêu cầu khoảng 0.2 – 0.5mm.
-
Chi phí tối ưu: Chi phí đầu tư cho động cơ bước và driver rẻ hơn rất nhiều so với hệ thống Servo motor, giúp giảm giá thành máy.
So sánh các giải pháp động cơ cho mỏ cắt plasma
| Tiêu chí | Động cơ bước thường (Step motor) | Động cơ bước vòng kín (Hybrid Servo / Closed-loop Step) | Động cơ Servo (AC Servo) |
| Giá thành | Rất rẻ | Trung bình | Cao |
| Mất bước (Mất tọa độ) | Có thể xảy ra nếu mỏ cắt bị va đập phôi hoặc quá tải. | Không xảy ra (có Encoder phản hồi). | Không xảy ra. |
| Độ mượt & Tốc độ | Trung bình (khi chạy gia tốc nhanh dễ bị rung). | Rất mượt, chạy gia tốc cao ổn định. | Siêu mượt, tốc độ di chuyển không tải (G0) cực nhanh. |
| Khả năng chống nhiễu | Dễ bị ảnh hưởng bởi mồi hồ quang plasma cao tần (HF). | Chống nhiễu tốt hơn nhờ dây encoder có bọc kim. | Chống nhiễu điện từ cực tốt. |
| Mức độ ứng dụng | Máy cắt plasma mini, máy chế DIY. | Tốt nhất cho máy plasma khổ phổ thông (1530, 2060). | Máy cắt plasma nặng, cắt laser, cắt công nghiệp tải lớn. |
4 Lưu ý kỹ thuật quan trọng khi dùng động cơ bước cho máy cắt plasma
-
Bắt buộc chống nhiễu nhiễu điện từ (EMI/RF):
-
Nguồn phát plasma (đặc biệt là dòng HF mồi hồ quang cao tần) phát ra nhiễu cực mạnh làm Driver động cơ bước bị xung nhiễu, dẫn đến việc bỏ bước hoặc chạy loạn.
-
Cách xử lý: Dùng dây tín hiệu động cơ bước loại có lưới bọc kim chống nhiễu (Shielded Cable), tiếp địa (Nối đất) kỹ càng cho khung máy, nguồn plasma và vỏ tủ điện.
-
-
Khuyên dùng Động cơ bước vòng kín (Closed-loop Step):
-
Nên dùng các dòng Step Closed-loop (như HBS57, HBS86, Easy Servo) thay vì Step thường. Khi mỏ cắt vô tình va phải phôi bị cong vênh, hệ thống sẽ báo lỗi dừng máy thay vì chạy lệch tọa độ làm hư hỏng chi tiết cắt.
-
-

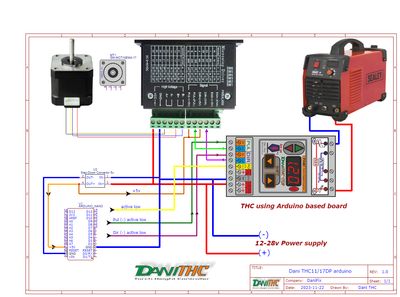

Tích hợp bộ tự động cân bằng chiều cao mỏ cắt (THC):
-
Mặt tôn cắt plasma thường bị cong vênh do nhiệt. Động cơ bước trục Z cần kết nối với bộ THC để nâng/hạ mỏ cắt liên tục theo điện áp hồ quang (Arc Voltage), giữ khoảng cách cắt luôn cố định.
-
-
Tính toán hộp số/puly giảm tốc:
-
Vì máy cắt plasma cần di chuyển tốc độ khá nhanh 3.000 – 10.000mm/phút tùy độ dày tôn), nên kết nối động cơ bước trục X/Y qua hộp số giảm tốc bánh răng hoặc bộ truyền đai răng (tỷ số 1:3 đến 1:5) để vừa tăng momen kéo, vừa giúp máy chạy mượt ở tốc độ cao.
-
