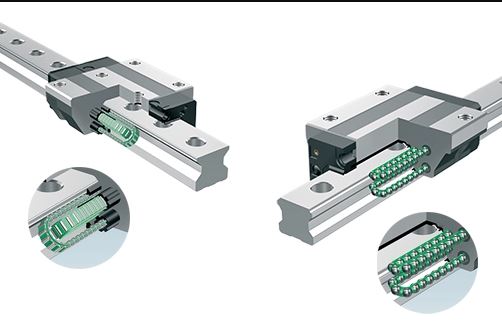

Sự khác biệt cốt lõi giữa Ray trượt bi (Ball Guide) và Ray trượt con lăn (Roller Guide) nằm ở mô hình tiếp xúc lực giữa phần tử lăn (bi/con lăn) và bề mặt thanh ray. Đây là yếu tố quyết định trực tiếp đến độ cứng vững, khả năng chịu tải và ứng dụng của từng loại.
1. Bản chất điểm tiếp xúc & Độ cứng vững
-
Ray trượt bi (Ball Guide):
-
Tiếp xúc điểm (Point Contact): Viên bi hình cầu tiếp xúc với rãnh ray tại các điểm nhỏ.
-
Đặc tính: Do diện tích tiếp xúc nhỏ, khi chịu tải trọng cực lớn hoặc lực va đập, điểm tiếp xúc dễ bị biến dạng đàn hồi. Điều này làm giảm độ cứng vững tổng thể của hệ thống dưới tải nặng.
-
-
Ray trượt con lăn (Roller Guide):
-
Tiếp xúc đường (Line Contact): Con lăn hình trụ tiếp xúc với rãnh ray trên một đường dài.
-
Đặc tính: Diện tích tiếp xúc tăng lên đáng kể, phân bố đều lực nén. Nhờ đó, ray con lăn có độ biến dạng đàn hồi thấp hơn từ 2 – 3 lần và độ cứng vững (Rigidity) cao hơn đáng kể so với ray bi cùng kích cỡ.
-
2. So sánh chi tiết Ray bi vs. Ray con lăn
| Tiêu chí | Ray trượt bi (Ball Guide) | Ray trượt con lăn (Roller Guide) |
| Dạng tiếp xúc | Tiếp xúc điểm (Point contact) | Tiếp xúc đường (Line contact) |
| Mức độ cứng vững | Trung bình – Khá | Cực cao (Gần tiến tới băng trượt đúc Box Way) |
| Tải trọng tĩnh/động | Tiêu chuẩn | Cao hơn $1.5 – 2$ lần so với ray bi cùng size |
| Ma sát & Lực cản | Thấp > Di chuyển nhẹ nhàng | Nhỉnh hơn ray bi một chút do diện tích tiếp xúc lớn hơn |
| Tốc độ tối đa | Rất cao (40 – 60 m/phút) | Cao (30 – 48 m/phút) |
| Khả năng dập rung (Damping) | Trung bình | Tốt hơn nhiều nhờ lớp màng dầu dàn mỏng trên đường tiếp xúc |
| Tuổi thọ dưới tải nặng | Giảm nhanh nếu quá tải | Bền bỉ, chịu được va đập cắt thô tốt |
| Chi phí đầu tư | Phổ biến, giá thành hợp lý | Đắt hơn khoảng 30% – 50% so với ray bi |
3. Khác biệt về Ứng dụng thực tế
Khi nào dùng Ray trượt bi (Ball Guide)?
Nơi ưu tiên tốc độ, độ linh hoạt, lực di chuyển nhẹ và tải trọng ở mức trung bình:
-
Máy gia công cơ khí nhẹ – trung bình: Máy phay CNC tốc độ cao (HSM), máy khắc phay khuôn nhôm/đồng, máy tiện CNC cỡ nhỏ.
-
Máy móc tự động hóa: Cánh tay robot, máy gắp sản phẩm (Pick & Place), hệ thống đóng gói, băng tải chính xác.
-
Chế biến gỗ & Quảng cáo: Máy cắt Laser Fiber, máy CNC Router cắt gỗ/sắt hộp, máy cắt Plasma CNC.
Khi nào dùng Ray trượt con lăn (Roller Guide)?
Nơi ưu tiên độ cứng vững tuyệt đối, lực cắt phay tải nặng và chịu va đập:
-

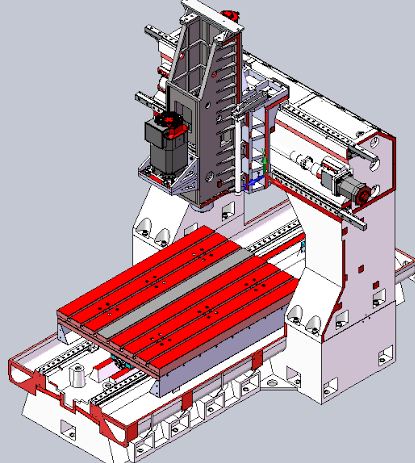

Máy phay CNC hạng nặng (Heavy-duty CNC): Máy phay giường, máy phay đứng/ngang chuyên phay phá thô (Roughing) thép hợp kim, inox, gang đúc.
-
Máy tiện CNC hạng nặng: Cần độ chịu lực cắt hướng kính (Radial Load) lớn khi ăn dao sâu.
-
Thiết bị công nghiệp tải trọng lớn: Máy ép thủy lực chính xác, trục máy gia công khuôn mẫu ô tô/máy bay khổ lớn.
Tóm lại
-
Chọn Ray bi nếu bạn cần tốc độ di chuyển nhanh, chi phí tốt cho các ứng dụng gia công nhẹ đến trung bình hoặc tự động hóa.
-
Chọn Ray con lăn nếu bạn muốn máy phay cắt khỏe, ít rung dao, tuổi thọ cao khi ăn dao sâu mà vẫn giữ được tốc độ di chuyển nhanh hơn băng trượt đúc Box Way.
