Hướng dẫn các bước lập trình và xuất G-code cho máy tiện gỗ bằng phần mềm ArtCAM

Đăng vào 7 Tháng 9, 2026 bởi admin

Lập trình tiện gỗ trên phần mềm ArtCAM thực chất là quá trình vẽ biên dạng cắt 2D (Profile) của sản phẩm, sau đó dùng các chiến lược chạy dao như 2D Profiling hoặc Machine Relief/Rotary để xuất ra file G-code (.tap hoặc .nc).

1.Tạo File Mới & Khai Báo Kích Thước Phôi:Xác định chính xác đường kính và chiều dài phôi gỗ.

Mở ArtCAM, chọn Create New Model.
Cài đặt thông số phôi:
- Height (Y): Chiều dài tổng thể của phôi gỗ ( $Z$ ).
- Width (X): Đường kính của phôi gỗ ( $X$ ).
Đặt Origin (Gốc tọa độ): Thường chọn ở góc dưới bên trái hoặc tâm dưới cùng của mô hình.

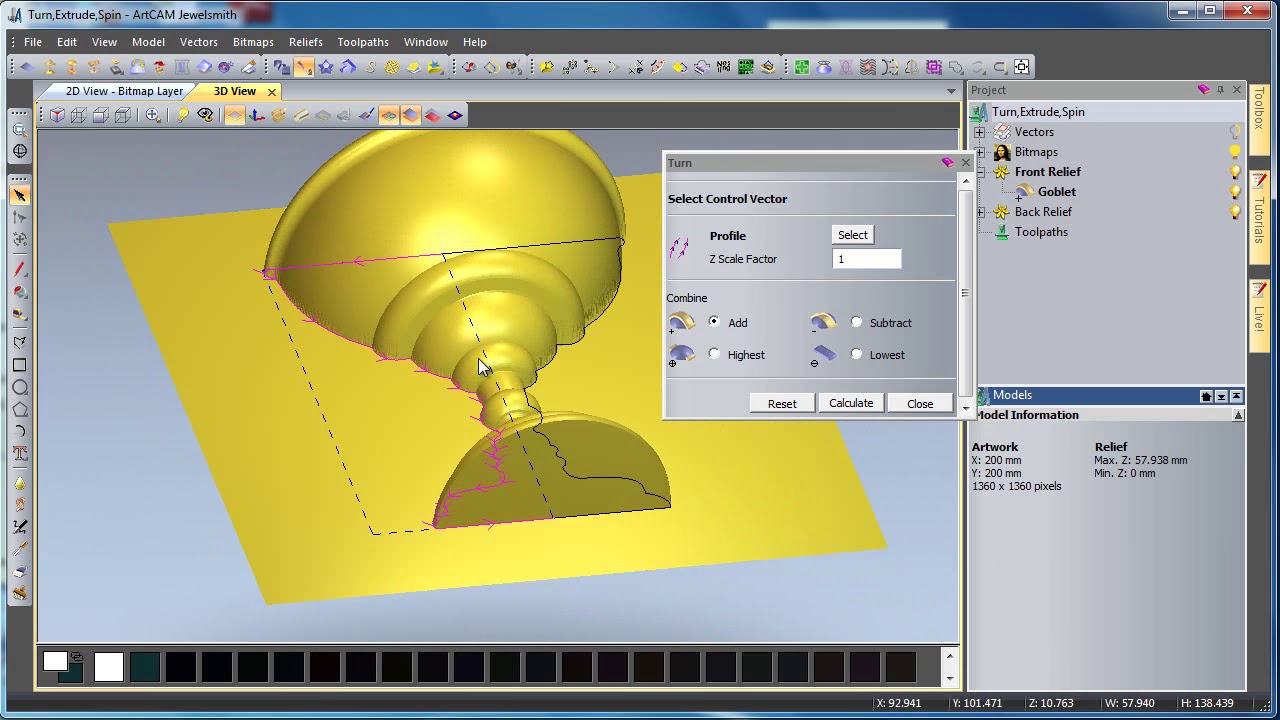

2.Vẽ Biên Dạng Sản Phẩm (Vector Profile):Vẽ một nửa biên dạng mặt cắt của con tiện/chân bàn.

Sử dụng công cụ Polyline, Arc, hoặc Bezier Curve để vẽ đường biên dạng dọc theo chiều dài sản phẩm.
Nhập file vector sẵn có (nếu vẽ từ trước): Chọn File > Import > Vector (chấp nhận định dạng .DXF hoặc .AI).
Lưu ý kỹ thuật: Chỉ vẽ một nửa biên dạng từ tâm phôi đi ra mặt ngoài (đường bao ngoài mà lưỡi dao sẽ đi qua).

3.Tạo Đường Chạy Dao (Toolpath Setup):Chọn chiến lược 2D Profiling.

Chuyển sang thẻ Toolpaths ở góc phải màn hình, chọn 2D Toolpaths > Profiling.
Trong cửa sổ thiết lập Profile:
- Profile Side: Chọn Along (dao đi đúng trên đường vector) hoặc Outside (dao đi ngoài đường vector).
- Start Depth: Nhập 0.
- Finish Depth: Nhập độ sâu cắt tương ứng với đường kính phôi.

4.Cấu Hình Thông Số Dao & Tốc Độ Cắt:Thiết lập thông số cho dao tiện gỗ.

Tại mục Tool, bấm Select để chọn loại dao:
- Chọn dao V-Bit (dao chóp nhọn) hoặc Ball Nose (dao đầu cầu) tùy thuộc vào lưỡi dao thực tế trên máy tiện.
Cài đặt chế độ cắt cho gỗ:
- Stepdown (Độ sâu mỗi lát cắt): $1.5 - 3.0\text{ mm}$ (tùy vào gỗ cứng hay gỗ mềm).
- Stepover: $0.1 - 0.3\text{ mm}$ (bước tiến càng nhỏ bề mặt gỗ càng mịn).
- Feed Rate (Tốc độ tiến dao): $1.200 - 2.500\text{ mm/phút}$ .
- Spindle Speed (Tốc độ quay trục): $2.000 - 3.000\text{ RPM}$ .
Bấm Calculate Now để phần mềm tính toán đường chạy dao.

5.Mô Phỏng & Xuất File G-Code:Kiểm tra đường chạy dao và lưu file chạy cho máy.

Chọn Simulate Toolpath để xem trước quá trình dao gọt phôi 3D, kiểm tra xem có vị trí nào bị va đụng hoặc xé gỗ không.
Chọn Save Toolpath As (biểu tượng đĩa mềm).
Chọn Post-Processor (Bộ xuất mã lệnh):
- Nếu dùng cạc điều khiển NcStudio/CA100: Chọn G-Code (mm) (*.tap) hoặc NC Variable (*.nc).
- Nếu dùng Mach3: Chọn Mach3 / Mach4 GB-Code (mm) (*.tap).
- Nếu dùng tay điều khiển DSP: Chọn DSP / RichAuto (*.tap).
Nhấn Save để hoàn tất việc xuất file.
