Mắt thần khí (còn gọi là cảm biến khí nén, lá gió khí nén hay air jet sensor) là loại cảm biến hoạt động hoàn toàn bằng áp suất khí nén, không sử dụng dòng điện. Trong ngành máy chế biến gỗ và máy mài thùng, mắt thần khí được ưu tiên sử dụng nhờ tính an toàn cao, chống cháy nổ và không lo bị bám bụi bẩn làm hỏng mạch điện.
1. Cấu tạo chính của mắt thần khí
Hệ thống mắt thần khí thường gồm 3 bộ phận cốt lõi:
-

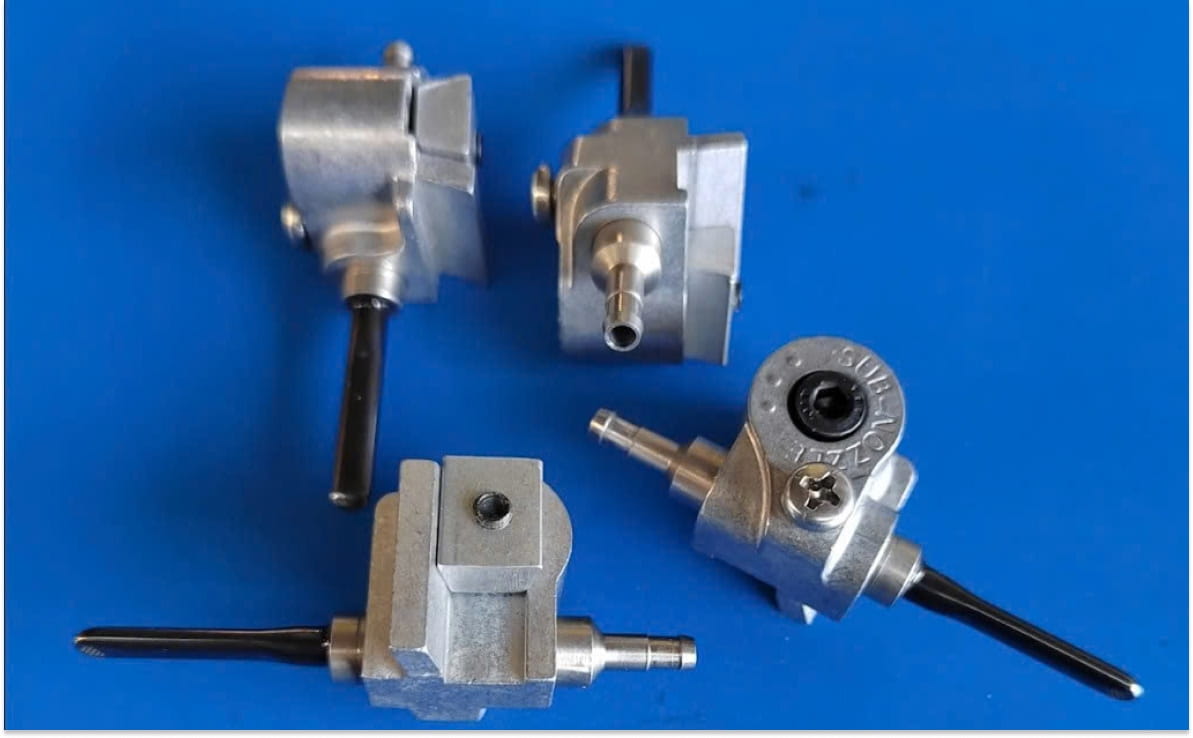

Đầu phun và đầu thu khí (Air Jet Nozzle): Là một khe hẹp (hoặc 2 đầu vòi đối diện nhau) để đai nhám chạy xuyên qua ở giữa.
-
Ống dẫn khí (Air Tube): Dẫn dòng khí nén áp suất thấp từ nguồn cấp tới đầu phun và dẫn áp suất phản hồi về van.
-
Bộ khuếch đại / Van tín hiệu khí (Pneumatic Amplifier / Pilot Valve): Nhận sự thay đổi áp suất rất nhỏ từ đầu thu để chuyển đổi thành tín hiệu khí nén mạnh hơn (3–6 bar) cấp cho van chính 5/2.
2. Nguyên lý hoạt động
Mắt thần khí vận hành dựa trên nguyên lý cản/chặn dòng khí:
-
Trạng thái chưa bị che (Đai nhám không đè vào mắt):
-
Khí nén áp suất nhẹ ($0.5 – 1 \text{ bar}$) liên tục phun ra từ đầu phun sang đầu thu.
-
Dòng khí đi thông suốt, áp suất phản hồi giữ ở mức định mức, van tín hiệu giữ xi lanh ở vị trí ban đầu.
-
-
Trạng thái bị che (Mép đai nhám lệch đè vào khe khí):
-
Khi đai nhám chạy lệch sang và che mất khe hở giữa đầu phun và đầu thu, dòng khí bị chặn lại.
-
Sự biến thiên/tụt áp suất lập tức xảy ra tại đầu thu.
-
-
Kích hoạt đảo chiều:
-
Tín hiệu chênh lệch áp suất này tác động vào bộ khuếch đại khí nén.
-
Bộ khuếch đại lập tức mở đường khí nén chính đẩy vào van 5/2, khiến xi lanh khí nén tác động để kéo/đẩy trục nhám nghiêng sang hướng ngược lại.
-
3. Ưu điểm và Nhược điểm
Ưu điểm:
-
Chống cháy nổ tuyệt đối: Hoàn toàn không dùng điện, không tạo ra tia lửa điện trong môi trường xưởng gỗ có mật độ bụi mịn rất cao.
-
Tự làm sạch (Self-cleaning): Luồng khí nén liên tục thổi ra từ đầu phun giúp thổi văng bụi gỗ, chống bám bẩn làm kẹt hay mù cảm biến (khác với mắt thần quang điện rất hay bị bụi bám làm mờ kính).
-
Độ bền cơ học cực cao: Ít hỏng hóc vặt do cấu tạo cơ khí – khí nén đơn giản, chịu được độ rung lắc lớn của máy mài thùng.
Nhược điểm:
-
Tiêu tốn một lượng khí nén liên tục trong suốt quá trình máy vận hành.
-
Đòi hỏi nguồn khí nén phải sạch (đã qua lọc tách nước và tách dầu), nếu khí bị bẩn hay ẩm sẽ làm tắc các lỗ phun khí nhỏ.
4. Các sự cố thường gặp & Cách khắc phục
| Sự cố | Nguyên nhân | Cách khắc phục |
| Lỗ phun khí bị nghẹt | Bụi gỗ mịn bám lâu ngày hoặc khí nén có dầu/nước đọng | Dùng súng hơi xịt sạch, Dùng kim nhỏ/dây thép mảnh thông lỗ phun |
| Nhám không lắc (lệch hẳn) | Ống dẫn khí bị tụt, đứt hoặc gấp khúc | Kiểm tra lại các đường ống dây hơi $ø4$ hoặc $ø6$ nối về van |
| Cảm biến phản hồi chậm | Áp suất khí cấp cho mắt thần quá yếu | Điều chỉnh lại van giảm áp cấp cho hệ thống mắt thần (duy trì $0.5 – 1 \text{ bar}$) |
| Mắt thần bị mài mòn | Đai nhám cọ xát trực tiếp vào khe mắt thần khi chạy lệch | Căn chỉnh lại khoảng cách khe hở mắt thần, đảm bảo đai nhám chạy ở giữa khe |
