Nguyên lý dịch chỉnh đai (đảo nhám hay lắc nhám) bằng xi lanh khí nén trên máy mài thùng/máy chà nhám thùng là cơ chế tự động căn chỉnh vị trí của băng nhám, giúp băng nhám luôn chạy ổn định ở giữa trục và không bị trượt/tuột ra khỏi hai mép lô trong quá trình vận hành.
1. Các thành phần chính trong hệ thống
-

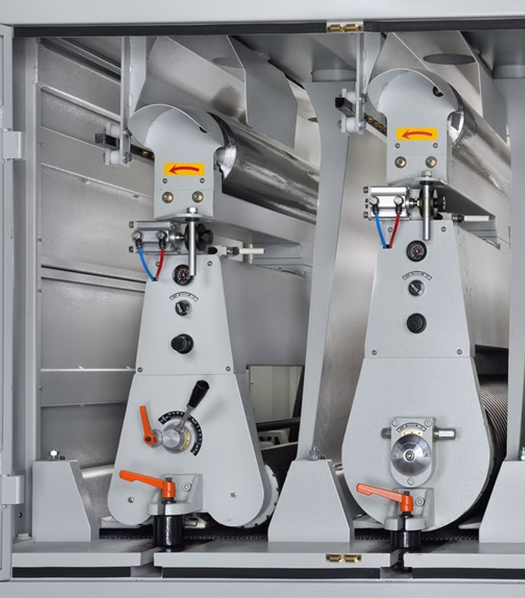

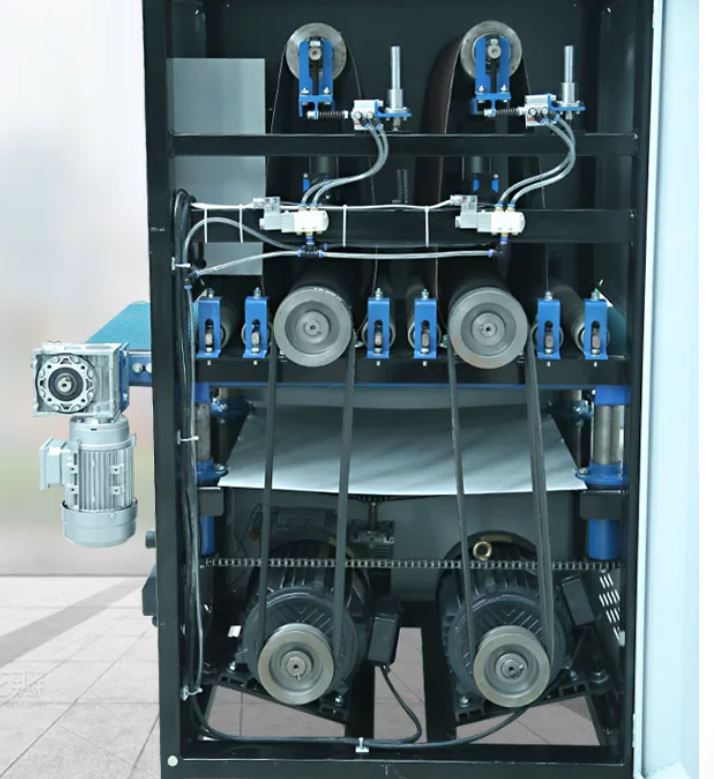

Xi lanh khí nén lắc nhám: Được gắn vào một đầu của trục căng nhám (trục trên).
-
Mắt thần (Cảm biến nhận diện): Thường là cảm biến quang điện (mắt hồng ngoại) hoặc van khí nén cơ học đặt ở hai mép của băng nhám.
-
Bộ van điện từ / Van đảo chiều khí nén: Tiếp nhận tín hiệu từ cảm biến để đóng/ngắt hoặc đổi dòng khí nén cấp vào xi lanh.
-
Trục căng nhám dạng khóp xoay (Pivot Roller): Trục có thể nghiêng nhẹ sang trái hoặc sang phải nhờ lực đẩy/kéo của xi lanh.
2. Nguyên lý vận hành chu kỳ (Chuyển động lắc ziczac)
Khi máy hoạt động, đai nhám không nằm cố định một chỗ mà liên tục di chuyển nhẹ qua lại giữa hai bên theo chu kỳ:
-
Trạng thái trôi lệch: Khi đai nhám bắt đầu chạy trượt sang một bên mép (ví dụ: mép trái), mép giấy nhám sẽ che/chạm vào mắt cảm biến.
-
Kích hoạt phát tín hiệu: Cảm biến gửi tín hiệu về van điều khiển khí nén.
-
Xi lanh tác động: Van mở đường khí nén tác động vào xi lanh, đẩy (hoặc kéo) một đầu của trục căng nhám.
-
Thay đổi góc nghiêng của trục: Khi một đầu trục bị nghiêng lên/xuống hoặc dịch chuyển góc nhẹ, đường kính hiệu dụng và lực căng hai bên đai nhám bị thay đổi. Theo nguyên lý cơ học, băng nhám sẽ tự động tỉnh tiến (chạy ngược lại) về phía bên kia (mép phải).
-
Đảo chiều liên tục: Khi đai nhám trôi sang mép phải và thoát khỏi mắt cảm biến trái, hệ thống ngắt/đổi đường khí nén làm xi lanh hồi về. Trục nghiêng theo chiều ngược lại, đưa đai nhám trôi về bên trái.
Quá trình này lặp đi lặp lại liên tục với tần số cao, tạo thành chuyển động lắc (đảo) đều đặn dạng hình sin/ziczac của băng nhám trong phạm vi khoảng 10 – 20 mm.
3. Tác dụng của cơ chế dịch chỉnh này
-
Chống rách nhám và bảo vệ máy: Ngăn không cho băng nhám lệch quá đà đập vào vách máy gây rách nhám hoặc hỏng thiết bị.
-
Mòn đều bề mặt nhám: Việc lắc đai nhám giúp toàn bộ diện tích bề mặt hạt nhám được tham gia mài, tránh vệt mòn cục bộ.
-
Tăng độ mịn sản phẩm: Tránh tạo các đường sọc xước dọc cố định trên bề mặt ván gỗ/kim loại.
