Bàn gá hàn là gì? nền tảng vững chắc cho mọi công việc hàn chính xác

Trong môi trường xưởng hàn chuyên nghiệp, bên cạnh máy hàn và các dụng cụ cắt gọt, có một thiết bị thường chiếm vị trí trung tâm và đóng vai trò cực kỳ quan trọng: đó chính là bàn gá hàn. Không chỉ là một mặt phẳng đơn thuần, bàn gá hàn được thiết kế đặc biệt để trở thành nền tảng vững chắc và linh hoạt, hỗ trợ tối đa cho quá trình gá đặt và hàn các chi tiết.

Bàn Gá Hàn Là Gì?

Bàn gá hàn (Welding Table) là một loại bàn làm việc chuyên dụng, được chế tạo đặc biệt với mục đích định vị (locate) và kẹp chặt (clamp) các chi tiết hàn một cách chính xác trước và trong khi thực hiện quy trình hàn. Điểm khác biệt cốt lõi giữa bàn gá hàn và một chiếc bàn làm việc thông thường nằm ở độ phẳng, độ cứng vững và đặc biệt là việc tích hợp các hệ thống lỗ, rãnh hoặc ray trên bề mặt, được thiết kế để tương thích với các dụng cụ gá đặt và kẹp chuyên dụng.

Bàn gá hàn không chỉ đơn giản là nơi đặt phôi; nó là một công cụ hỗ trợ gá đặt hiệu quả, giúp đảm bảo các bộ phận được giữ ở đúng vị trí mong muốn trong không gian ba chiều.

Các Đặc Điểm Nổi Bật Của Bàn Gá Hàn:

• Mặt Bàn Phẳng và Cứng Vững: Đây là yếu tố quan trọng nhất. Bề mặt bàn gá hàn được gia công với độ phẳng cao và làm từ vật liệu dày, chắc chắn (thường là thép hoặc gang đúc) để chịu được nhiệt độ hàn, phoi hàn văng bắn và không bị biến dạng dưới tải trọng nặng hoặc ứng suất nhiệt. Mặt phẳng này đóng vai trò là mặt tham chiếu chính xác để căn chỉnh các chi tiết.
• Hệ Thống Lỗ, Rãnh hoặc Ray: Đây là đặc điểm nhận dạng chính của nhiều loại bàn gá hàn hiện đại. Bề mặt bàn được tạo ra một mạng lưới các lỗ có đường kính và khoảng cách tiêu chuẩn (ví dụ: hệ thống lỗ Ø16mm hoặc Ø28mm với khoảng cách đều nhau 50mm hoặc 100mm) hoặc các rãnh (slots), hoặc các ray dẫn hướng (rails). Các lỗ/rãnh/ray này là nơi để gắn các dụng cụ gá đặt và kẹp nhanh chóng và chính xác.
• Vật Liệu Chịu Nhiệt và Chống Dính: Mặt bàn thường được xử lý bề mặt (ví dụ: phủ lớp chống dính phoi hàn, mạ, tôi cứng bề mặt) để giảm thiểu sự bám dính của phoi hàn và tăng độ bền.

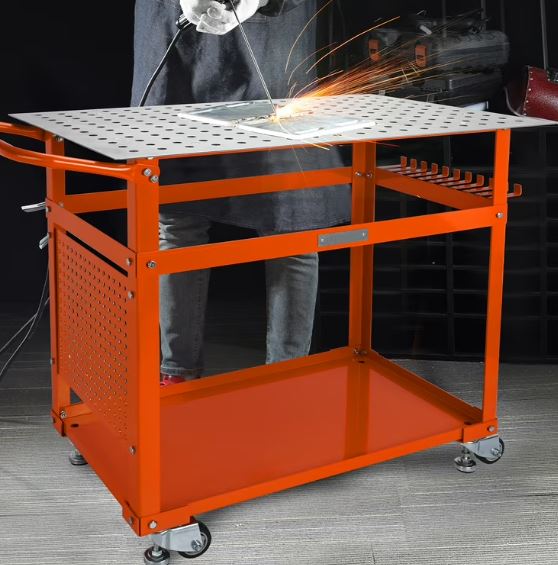

• Kết Cấu Chân Đế Vững Chắc: Chân bàn được thiết kế chịu tải nặng và có độ ổn định cao, đảm bảo bàn không bị rung lắc trong quá trình làm việc. Một số loại có bánh xe để dễ di chuyển hoặc có thể điều chỉnh chiều cao.

Bàn Gá Hàn Hoạt Động Như Thế Nào Trong Thực Tế?

Thay vì phải loay hoay dùng kẹp chữ C thông thường hoặc các khối gỗ/kim loại vụn để căn chỉnh và giữ phôi trên một mặt bàn ngẫu nhiên, bàn gá hàn cho phép người thợ hàn sử dụng hệ thống các lỗ/rãnh và các dụng cụ gá đặt chuyên dụng để:

1. Định vị nhanh: Đặt các cữ chặn (stops), khối góc vuông, thanh định vị vào các lỗ/rãnh trên bàn theo đúng vị trí mong muốn của các chi tiết hàn.
2. Kẹp chặt linh hoạt: Sử dụng các loại kẹp gá hàn có chân cắm hoặc bộ phận kết nối với hệ thống lỗ/rãnh để cố định phôi một cách chắc chắn tại các điểm cần thiết.

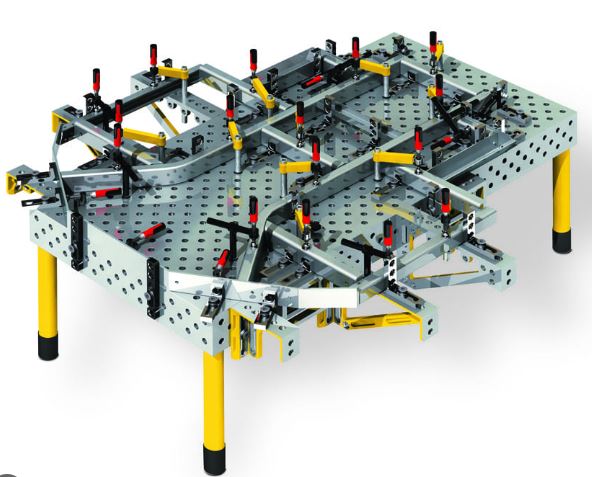

3. Xây dựng đồ gá tạm thời hoặc bán vĩnh cửu: Đối với các cụm chi tiết phức tạp cần sản xuất số lượng vừa, người thợ có thể sử dụng các thành phần gá đặt module (như trụ đỡ, khối định vị, tay kẹp) để tạo ra một đồ gá chuyên dụng ngay trên mặt bàn gá hàn một cách nhanh chóng.

Tại Sao Bàn Gá Hàn Lại Quan Trọng?

• Nền Tảng Cho Độ Chính Xác Gá Đặt: Cung cấp một mặt phẳng tham chiếu lý tưởng. Hệ thống lỗ/rãnh được gia công chính xác giúp định vị các chi tiết hàn ở đúng vị trí theo bản vẽ, giảm thiểu sai lệch kích thước sau khi hàn.
• Tăng Tốc Độ Chuẩn Bị và Gá Đặt: Giảm đáng kể thời gian cần thiết để căn chỉnh và kẹp phôi so với phương pháp truyền thống, đặc biệt khi làm việc với nhiều chi tiết hoặc các cụm phức tạp.
• Tăng Tính Linh Hoạt: Có thể nhanh chóng tháo dỡ cấu hình gá đặt cho sản phẩm này và thiết lập lại cho sản phẩm khác chỉ trong thời gian ngắn.
• Giảm Sai Sót và Làm Lại: Định vị chính xác ngay từ đầu giúp giảm tỷ lệ phôi bị gá đặt sai, giảm sản phẩm lỗi và chi phí làm lại.
• Cải Thiện An Toàn Lao Động: Phôi được kẹp chặt an toàn trên mặt bàn ổn định, giảm nguy cơ phôi bị xê dịch, rơi, hoặc gây nguy hiểm cho người thợ hàn.
• Nâng Cao Năng Suất: Thợ hàn có thể tập trung vào công việc hàn mà không phải lo giữ hay căn chỉnh phôi, góp phần tăng năng suất tổng thể.
• Hỗ Trợ Hàn Robot: Là nền tảng tuyệt vời cho việc gá đặt phôi khi sử dụng robot hàn, giúp robot luôn tìm thấy phôi ở đúng vị trí đã lập trình.
• Độ Bền Cao: Chịu được nhiệt độ, phôi hàn, và các tác động cơ học trong môi trường xưởng hàn.

Các Loại Bàn Gá Hàn Phổ Biến:

• Bàn gá hàn phẳng cơ bản: Chỉ là một bàn kim loại phẳng, nặng, chắc chắn.

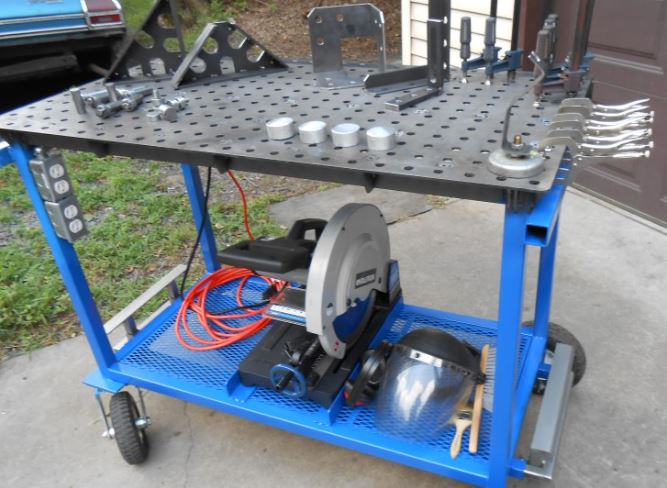

• Bàn gá hàn Module (Welding Table with Hole Pattern): Loại phổ biến nhất khi nói đến “bàn gá hàn” hiện đại. Bề mặt có mạng lưới lỗ tiêu chuẩn để gắn các dụng cụ gá đặt module.
• Bàn gá hàn có rãnh (Slotted Welding Table): Tương tự bàn module nhưng dùng rãnh thay vì lỗ.
• Bàn gá hàn trên bộ định vị (Positioner Welding Table): Bàn gá được gắn trên các bộ định vị có khả năng xoay, nghiêng để đưa mối hàn về tư thế hàn phẳng thuận lợi nhất.

Mối Quan Hệ Với Đồ Gá Hàn:

Bàn gá hàn thường đóng vai trò là nền tảng hoặc khung cơ sở để xây dựng nên một đồ gá hàn hoàn chỉnh. Bạn có thể sử dụng chính hệ thống lỗ/rãnh của bàn gá hàn cùng với các dụng cụ module để tạo thành một đồ gá tạm thời cho một sản phẩm cụ thể, hoặc cố định một đồ gá hàn chuyên dụng cố định lên mặt bàn gá hàn.

Lựa Chọn Bàn Gá Hàn Phù Hợp:

Khi lựa chọn bàn gá hàn, cần cân nhắc:

• Kích thước bàn: Phù hợp với kích thước phôi lớn nhất bạn thường hàn.
• Độ dày và vật liệu mặt bàn: Ảnh hưởng đến độ phẳng, độ cứng vững và khả năng chịu nhiệt.
• Hệ thống lỗ/rãnh: Đường kính lỗ, khoảng cách giữa các lỗ, và tính tương thích với các dụng cụ gá đặt trên thị trường.
• Tải trọng tối đa: Khả năng chịu tải trọng của bàn và chân đế.
• Các tính năng bổ sung: Bánh xe, khả năng điều chỉnh chiều cao, xử lý bề mặt chống phoi hàn.
• Ngân sách.

Kết Luận:

Bàn gá hàn không chỉ là một mảnh nội thất xưởng; nó là một công cụ gá đặt chính xác, đóng vai trò nền tảng cho mọi công việc hàn chuyên nghiệp. Việc đầu tư vào một bàn gá hàn chất lượng cao sẽ giúp bạn tăng độ chính xác, nâng cao năng suất, giảm sai sót, và cải thiện an toàn trong quy trình hàn, góp phần tạo ra những sản phẩm chất lượng cao và hiệu quả sản xuất tối ưu.
