Đồ gá hàn tấm: giải pháp chuyên biệt đảm bảo độ chính xác cho việc hàn các chi tiết kim loại tấm

Ngành gia công kim loại tấm là một phần không thể thiếu của nhiều ngành công nghiệp hiện đại, từ sản xuất ô tô, thiết bị gia dụng, điện tử cho đến nội thất và HVAC. Việc liên kết các chi tiết kim loại tấm lại với nhau thông qua hàn đã đặt ra những thách thức đặc thù, bởi vật liệu mỏng rất dễ bị biến dạng dưới tác động của nhiệt hàn. Để giải quyết vấn đề này và đảm bảo sản phẩm cuối cùng đạt yêu cầu về kích thước, hình dạng và chất lượng, đồ gá hàn tấm là một công cụ chuyên biệt và thiết yếu.

Đồ Gá Hàn Tấm Là Gì?

Đồ gá hàn tấm (Sheet Metal Welding Fixture) là một loại đồ gá hàn được thiết kế đặc biệt để định vị, kẹp chặt và hỗ trợ các chi tiết được làm từ kim loại tấm (thường có độ dày tương đối mỏng, dưới vài mm), giữ chúng ở một vị trí và định hướng chính xác trong suốt quá trình hàn.

Điểm khác biệt lớn nhất của đồ gá hàn tấm so với đồ gá hàn cho các cấu trúc nặng hơn (như ống, dầm thép) nằm ở việc phải đối mặt với độ mỏng, độ mềm và tính nhạy cảm cao với nhiệt của vật liệu. Thiết kế đồ gá hàn tấm cần phải đặc biệt chú trọng đến việc chống biến dạng và kẹp chặt phôi một cách nhẹ nhàng nhưng vẫn đủ hiệu quả.

Những Thách Thức Đặc Thù Khi Hàn Kim Loại Tấm Và Cách Đồ Gá Hàn Tấm Giải Quyết:

1. Biến dạng Do Nhiệt: Kim loại tấm giãn nở và co ngót rất nhanh dưới tác động của nhiệt hàn, dễ gây cong vênh, móp méo, hoặc sai lệch góc. Đồ gá hàn tấm cần có các điểm định vị và kẹp được đặt chiến lược để kiềm chế sự biến dạng này, đôi khi kết hợp với vật liệu tản nhiệt.
2. Độ Mỏng và Dễ Hư Hỏng Bề Mặt: Vật liệu tấm dễ bị móp, trầy xước hoặc bị đánh dấu bởi lực kẹp quá mạnh. Đồ gá hàn tấm sử dụng các cơ cấu kẹp có áp lực được kiểm soát, với các bề mặt tiếp xúc rộng hoặc có lót vật liệu mềm để bảo vệ bề mặt phôi.
3. Giữ Các Cạnh và Góc Chính Xác: Khi hàn các cấu trúc hộp hoặc khay, việc giữ cho các cạnh và góc vuông vắn, thẳng hàng là rất quan trọng. Đồ gá hàn tấm có các khối định vị góc, cữ chặn cạnh và hệ thống kẹp đảm bảo sự ăn khớp chính xác của các mép hàn.
4. Hỗ trợ Chống Võng: Các tấm kim loại lớn, mỏng có thể bị võng xuống dưới trọng lượng của chính nó hoặc lực kẹp. Đồ gá hàn tấm cần có các điểm hỗ trợ được phân bố phù hợp để giữ cho bề mặt phẳng hoặc đúng hình dạng thiết kế ban đầu.

Các Đặc Điểm Chính Của Đồ Gá Hàn Tấm:

• Bề mặt Tham chiếu Phẳng và Chính xác: Một mặt phẳng làm việc có độ phẳng cao là nền tảng để định vị các chi tiết kim loại tấm, đảm bảo sự thẳng hàng của các bộ phận.
• Bộ Phận Định Vị Tinh tế: Sử dụng các chốt định vị có đường kính nhỏ, khối chặn mỏng, hoặc lòng gá được chế tạo chính xác để định vị các cạnh, góc, hoặc lỗ trên phôi mà không làm biến dạng vật liệu mỏng.
• Cơ Cấu Kẹp Chặt Có Kiểm Soát Lực:
  • Sử dụng kẹp khí nén hoặc kẹp tay có khả năng điều chỉnh lực kẹp.
  • Các hàm kẹp được thiết kế với bề mặt tiếp xúc rộng, phẳng hoặc có lót vật liệu mềm (ví dụ: cao su, nhựa) để phân bổ áp lực, tránh làm móp hoặc đánh dấu phôi.
  • Sử dụng nhiều điểm kẹp với lực nhẹ thay vì ít điểm kẹp với lực mạnh.

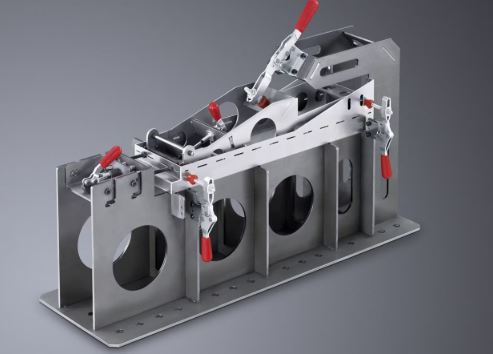

  • Các loại kẹp nhanh (toggle clamps) rất phổ biến nhờ thao tác nhanh và lực kẹp ổn định (khi được điều chỉnh đúng).
• Hệ Thống Hỗ trợ Chống Võng: Các điểm hỗ trợ hoặc thanh đỡ được đặt bên dưới các khu vực rộng, phẳng của tấm kim loại để ngăn sự võng xuống.
• Thiết kế Tản Nhiệt: Đối với các ứng dụng hàn tạo nhiệt lượng lớn, đồ gá có thể được thiết kế để đóng vai trò tản nhiệt, giúp giảm sự tích tụ nhiệt trong phôi và giảm biến dạng.
• Khả năng Tiếp cận: Thiết kế đồ gá phải đảm bảo không gian đủ rộng và góc độ thuận lợi cho mỏ hàn (tay hoặc robot) tiếp cận tất cả các mối hàn cần thực hiện.
• Quản lý Phoi Hàn: Thiết kế các khe hở hoặc bề mặt nghiêng để phoi hàn dễ dàng rơi xuống và không bám két, gây cản trở hoặc ảnh hưởng đến độ chính xác gá đặt.

Các Loại Đồ Gá Hàn Tấm Phổ Biến:

1. Đồ Gá Hàn Tấm Cơ Bản: Thiết kế đơn giản cho việc hàn các cụm phẳng hoặc có cấu trúc đơn giản từ kim loại tấm.

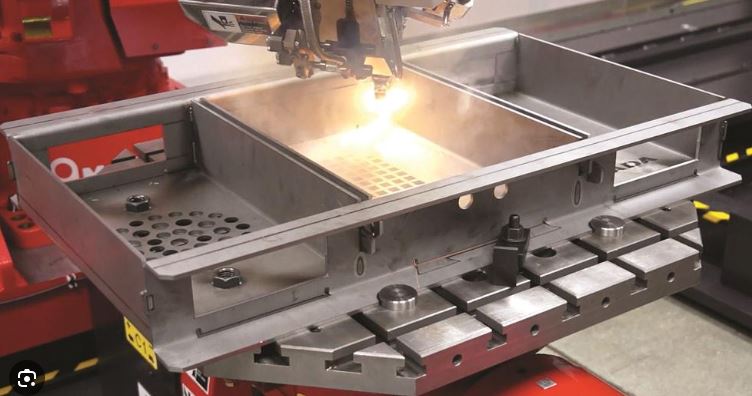

2. Đồ Gá Hàn Cấu Trúc Hộp/Khay: Thiết kế chuyên biệt để gá đặt các chi tiết kim loại tấm đã được chấn (uốn) lại với nhau để tạo thành các cấu trúc dạng hộp, khay hoặc vỏ thiết bị.
3. Đồ Gá Hàn Khung Tấm: Dùng để lắp ráp và hàn các cấu trúc khung được tạo từ các thanh kim loại tấm được định hình.

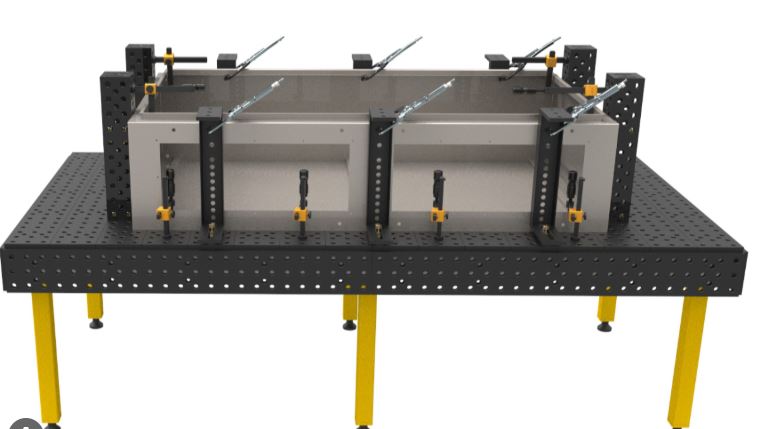

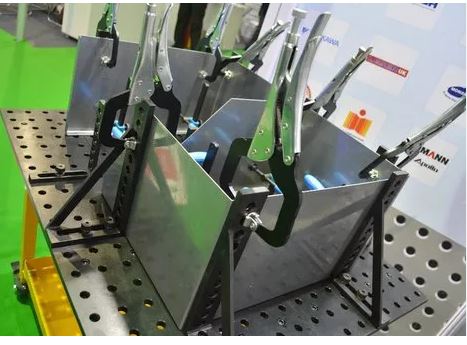

4. Đồ Gá Hàn Tấm Tích Hợp Trên Bàn Gá Module: Sử dụng bàn gá hàn module (với hệ thống lỗ Ø16mm, Ø28mm) làm nền tảng, kết hợp với các dụng cụ gá đặt module chuyên dùng cho tấm kim loại (kẹp có lót đệm, cữ chặn mỏng, khối góc vuông…) để xây dựng đồ gá linh hoạt cho nhiều loại chi tiết tấm khác nhau. Đây là giải pháp phổ biến nhờ tính linh hoạt.
5. Đồ Gá Hàn Tấm Chuyên Dụng: Được thiết kế và chế tạo riêng cho một loại cụm kim loại tấm phức tạp (ví dụ: cửa ô tô, vỏ máy giặt) trong sản xuất hàng loạt lớn.
6. Đồ Gá Hàn Điểm (Spot Welding Fixtures): Thiết kế chuyên biệt cho hàn điểm bằng điện trở (resistance spot welding). Đồ gá dạng này phải giữ cố định 1 cách chính xác các tấm kim loại chồng lên nhau và cung cấp đủ không gian cho các điện cực hàn điểm tiếp cận vị trí hàn. Thường sử dụng kẹp khí nén và các điểm tựa chịu lực cao.

Ứng Dụng Của Đồ Gá Hàn Tấm Trong Công Nghiệp:

• Công nghiệp Ô tô: Hàn các chi tiết vỏ xe, khung ghế, hệ thống ống xả, các bộ phận nội thất kim loại.
• Sản xuất Thiết bị Gia dụng: Hàn vỏ tủ lạnh, máy giặt, máy sấy, lò nướng, bếp gas.
• Hệ thống HVAC: Chế tạo ống gió vuông, vỏ máy điều hòa, lò sưởi, bộ trao đổi nhiệt.
• Thiết bị Điện tử: Vỏ máy tính, server, tủ rack, khung thiết bị mạng.
• Nội thất Kim loại: Bàn, ghế, tủ, kệ bằng kim loại tấm.
• Thiết bị Y tế: Vỏ máy, khung thiết bị y tế làm từ kim loại tấm.
• Gia công Kim loại Tấm Tổng hợp: Sản xuất các loại hộp, khay, vỏ, khung theo đơn đặt hàng.

Lợi Ích Khi Sử Dụng Đồ Gá Hàn Tấm:

• Kiểm Soát Biến Dạng Hiệu Quả: Giảm thiểu đáng kể tình trạng cong vênh, móp méo do nhiệt hàn trên vật liệu mỏng.
• Đảm Bảo Độ Chính Xác Lắp Ráp: Các chi tiết sau hàn có kích thước và hình dạng chuẩn xác, lắp ráp dễ dàng và nhanh chóng vào sản phẩm cuối cùng.
• Nâng Cao Chất Lượng Mối Hàn: Các mép hàn được ăn khớp chính xác sẽ giúp tạo ra mối hàn đều, độ ngấu tốt và giảm thiểu khuyết tật trên vật liệu mỏng.
• Tăng Năng Suất: Giảm thời gian gá đặt, giảm công đoạn sửa nguội hoặc làm lại.
• Bảo Vệ Bề Mặt Sản Phẩm: Kẹp nhẹ nhàng giúp tránh làm hỏng bề mặt vật liệu quý giá.
• Tính Lặp Lại Cao: Đảm bảo sự đồng nhất giữa hàng loạt sản phẩm.
• Hỗ Trợ Tự Động Hóa: Thiết yếu để trình bày phôi kim loại tấm (vốn dễ biến dạng) một cách lặp lại cho robot hàn.

Kết Luận:

Đồ gá hàn tấm là một công cụ chuyên biệt và không thể thiếu cho các quy trình hàn kim loại tấm hiện đại. Với thiết kế được tối ưu hóa để đối phó với những thách thức đặc thù của vật liệu mỏng (như biến dạng, độ nhạy cảm bề mặt), đồ gá hàn tấm đóng vai trò quyết định trong việc đảm bảo độ chính xác, chất lượng, năng suất và hiệu quả kinh tế trong sản xuất các sản phẩm từ kim loại tấm. Việc đầu tư vào đồ gá hàn tấm phù hợp là bước đi quan trọng để nâng cao năng lực cạnh tranh của doanh nghiệp trong ngành gia công kim loại tấm.
