Khám phá các loại đồ gá hàn phổ biến & làm rõ thuật ngữ “jig” trong hàn: chọn lựa nào tối ưu cho ứng dụng của bạn?
Trong ngành công nghiệp chế tạo và lắp ráp kim loại, đồ gá hàn đóng vai trò không thể thiếu, đảm bảo các chi tiết được giữ ở đúng vị trí và định hướng trong suốt quá trình hàn. Tuy nhiên, khi tìm hiểu về các thiết bị hỗ trợ này, đôi khi bạn có thể nghe đến cả thuật ngữ “JIG”. Vậy, “JIG” có phải là một loại đồ gá hàn khác biệt, hay chỉ là một cách gọi? Bài viết này sẽ khám phá các loại đồ gá hàn phổ biến và làm rõ mối quan hệ giữa “Đồ gá hàn” và “JIG” trong ngữ cảnh hàn.
Làm Rõ Thuật Ngữ: Đồ Gá (Fixture) và JIG Trong Bối Cảnh Gia Công
Trong kỹ thuật gia công nói chung (cắt gọt, hàn, lắp ráp…), có sự phân biệt truyền thống giữa Đồ gá (Fixture) và JIG:
- Đồ gá (Fixture): Là thiết bị được sử dụng chủ yếu để định vị và kẹp chặt phôi ở một vị trí cố định trên bàn máy hoặc bàn làm việc, giúp quá trình gia công (cắt, khoan, phay…) hoặc lắp ráp/hàn được thực hiện trên phôi đó. Đồ gá không dẫn hướng trực tiếp dụng cụ gia công.
- JIG: Là thiết bị không chỉ định vị và kẹp chặt phôi mà còn có bộ phận dẫn hướng trực tiếp dụng cụ gia công (ví dụ: bạc dẫn hướng mũi khoan trong Jig khoan).
Trong ngành hàn, thiết bị được sử dụng để giữ cố định phôi là để người thợ hàn hoặc mỏ hàn robot có thể thực hiện mối hàn. Chức năng chính và nổi bật nhất của thiết bị này là định vị và kẹp chặt phôi ở một vị trí chính xác. Mặc dù một số đồ gá hàn phức tạp có thể có các chi tiết nhỏ giúp định vị hoặc dẫn hướng sơ bộ cho đường di chuyển của mỏ hàn (ví dụ: các vấu tì, đường dẫn nhẹ cho hàn tự động), nhưng chức năng dẫn hướng trực tiếp và chính xác dụng cụ (mỏ hàn) không phải là đặc điểm chính hay phổ biến để phân loại các loại đồ gá trong hàn.
Vì vậy, trong ngữ cảnh hàn, thuật ngữ “Đồ gá hàn” (Welding Fixture) là cách gọi chính xác và phổ biến nhất để chỉ các thiết bị dùng để giữ cố định phôi. Thuật ngữ “JIG” đôi khi vẫn được sử dụng một cách không chính xác hoặc khái quát trong giao tiếp hàng ngày để chỉ một thiết bị dùng để gá đặt phôi, hoặc trong một số trường hợp hiếm hoi là các đồ gá có tính năng hỗ trợ dẫn hướng mỏ hàn nhưng không phải là chức năng cốt lõi định nghĩa loại đồ gá đó.
Tóm lại, khi nói về các loại thiết bị dùng để giữ phôi trong hàn, chúng ta đang nói về các loại Đồ gá hàn (Welding Fixtures). Sự đa dạng của chúng xuất phát từ nhu cầu đáp ứng các yếu tố khác nhau như khối lượng sản xuất, độ phức tạp của chi tiết, yêu cầu về độ chính xác, tính linh hoạt và ngân sách.
Dưới đây là các loại Đồ gá hàn phổ biến mà bạn cần biết:
- Đồ Gá Hàn Chuyên Dụng (Dedicated Welding Fixtures)
- Mô tả: Thiết kế và chế tạo riêng biệt cho việc hàn chỉ một loại chi tiết cụ thể.
- Đặc điểm: Tối ưu hóa cho sản phẩm duy nhất, sử dụng các điểm định vị và kẹp chính xác theo hình dạng chi tiết.
- Ưu điểm: Độ chính xác và lặp lại cao nhất, năng suất cao nhất cho sản phẩm đó, bền bỉ cho sản xuất hàng loạt rất lớn.
- Nhược điểm: Không linh hoạt, chi phí đầu tư ban đầu cao trên mỗi sản phẩm.
- Phù hợp với: Sản xuất hàng loạt rất lớn, ổn định, không thay đổi thiết kế.

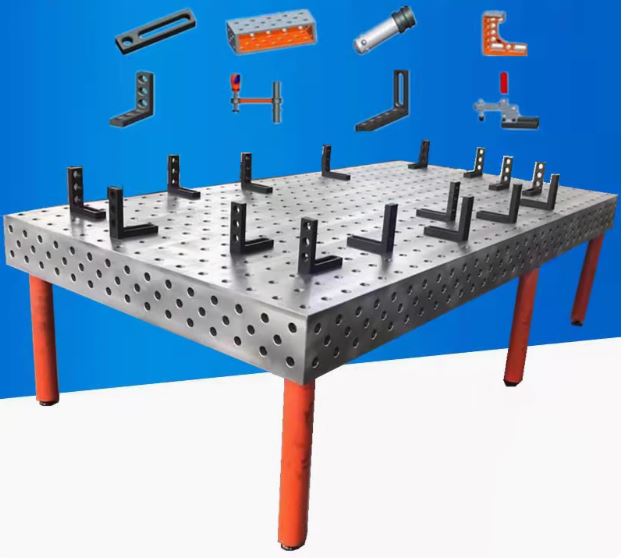

- Đồ Gá Hàn Module (Modular Welding Fixtures)

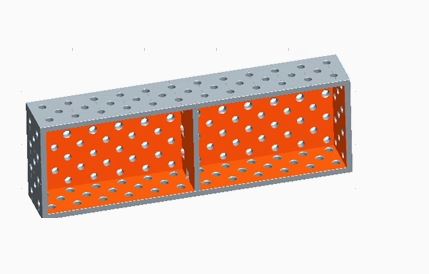

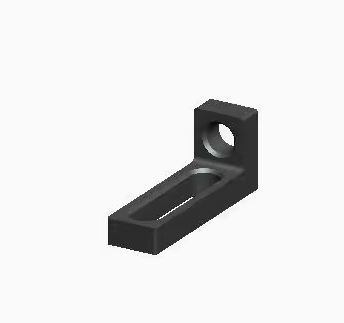

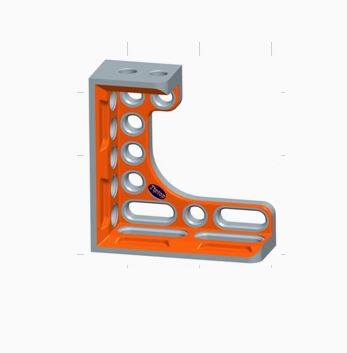

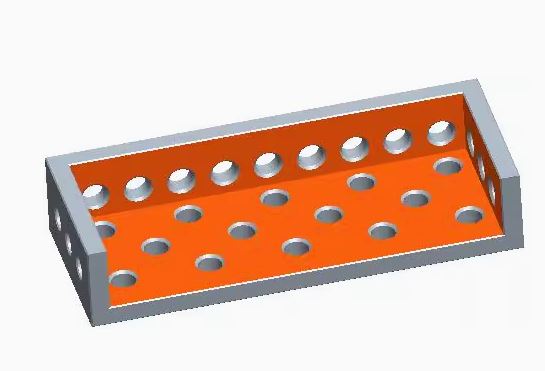

- Mô tả: Xây dựng bằng cách lắp ghép các thành phần tiêu chuẩn từ bộ kit module (tấm đế có lỗ, khối định vị, kẹp, thanh chống…).
- Đặc điểm: Dựa trên nền tảng có hệ thống lỗ/rãnh tiêu chuẩn. Các thành phần có thể tháo lắp, tái cấu hình.
- Ưu điểm: Tính linh hoạt cao, chi phí đầu tư hiệu quả (tái sử dụng thành phần), thời gian thiết kế “đồ gá” nhanh (lắp ghép).
- Nhược điểm: Độ chính xác có thể hơi thấp hơn đồ gá chuyên dụng (đặc biệt dung sai cực chặt), cần thời gian thiết lập lại cho sản phẩm mới.
- Phù hợp với: Sản xuất hàng loạt vừa/nhỏ, sản xuất đa dạng sản phẩm, làm mẫu thử, môi trường cần linh hoạt cao.
- Đồ Gá Hàn Vạn Năng (Universal Welding Fixtures)
- Mô tả: Khả năng điều chỉnh rất rộng, không dựa vào hệ thống lỗ tiêu chuẩn mà dùng các bộ phận hỗ trợ, kẹp có thể di chuyển linh hoạt trên bàn.

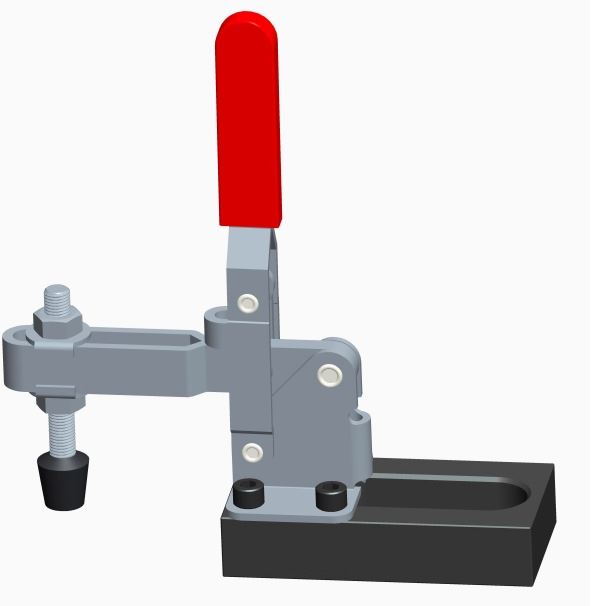

- Đặc điểm: Sử dụng các loại kẹp thông dụng (kẹp C, kẹp chết…) kết hợp khối V, khối chặn điều chỉnh tay.
- Ưu điểm: Tính linh hoạt cao nhất, chi phí đầu tư ban đầu rất thấp.
- Nhược điểm: Độ chính xác và độ lặp lại thấp nhất, tốn thời gian gá đặt cho từng chi tiết, phụ thuộc nhiều vào kỹ năng thợ.
- Phù hợp với: Sản xuất đơn chiếc, làm mẫu thử không yêu cầu lặp lại cao, sửa chữa.
- Đồ Gá Hàn Trên Bộ Định Vị (Positional Welding Fixtures)
- Mô tả: Là việc lắp đặt một đồ gá (chuyên dụng, module hoặc vạn năng) lên trên một Bộ định vị hàn (thiết bị xoay, nghiêng, lật phôi).
- Đặc điểm: Kết hợp chức năng giữ phôi với khả năng thay đổi tư thế phôi.
- Ưu điểm: Cải thiện chất lượng mối hàn (hàn phẳng), tăng tốc độ hàn, cải thiện an toàn và công thái học cho thợ, thiết yếu cho hàn Robot.
- Nhược điểm: Yêu cầu đầu tư thêm vào bộ định vị, thiết kế đồ gá cần tương thích.
- Phù hợp với: Hàn các cụm chi tiết có nhiều mối hàn ở các tư thế khác nhau, đặc biệt khi sử dụng hàn robot hoặc muốn tối ưu hàn tay.
Một số đồ gá hàn thông dụng, ngoài ra còn có các phiên bản chuyên dụng khác, khách hàng liên hệ để được tư vấn.
Kết Luận:
Trong ngành hàn, thuật ngữ “Đồ gá hàn” (Welding Fixture) được sử dụng để chỉ các thiết bị có chức năng chính là định vị và kẹp chặt phôi. Mặc dù thuật ngữ “JIG” đôi khi có thể xuất hiện, nhưng nó không đại diện cho một loại đồ gá hàn riêng biệt theo cách phân loại dựa trên chức năng gá đặt. Các loại đồ gá hàn phổ biến – Chuyên dụng, Module, Vạn năng và trên Bộ định vị – đều là các giải pháp Fixture được thiết kế để đáp ứng các yêu cầu khác nhau về khối lượng sản xuất, độ phức tạp, độ chính xác và tính linh hoạt. Việc lựa chọn loại đồ gá hàn phù hợp là yếu tố then chốt để tối ưu hóa quy trình hàn và nâng cao hiệu quả sản xuất của bạn.
